一、產品簡介

WS3051-LT單法蘭液位變送器是我司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內較為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

二、工作原理

WS3051-LT單法蘭液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力，然后將其轉換成4～20mA.DC信號輸出。

三、技術特點

結構簡單：無任何可動或彈性元件，因此可靠性高，維護量少。

安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。

調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。

用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測量。

四、產品特點

1. 測量范圍廣: 0～100m 、-0.1MPa-0, 0-(10KPa-20MPa)（根據用戶量程來適選）

2. 零點、量程連續可調

3. 具有反向極性保護及限流保護

4. 耐沖擊性能突出

5. 高精度、高穩定性、高可靠性

6. 特殊的接線結構，維護、檢修特別方便

7. 適用于要求高的場合，符合計量標準要求

8. 獨特的設計使防水錘沖擊性能好，使用壽命長

9. 根據特殊要求，可使之具有良好的抗結冰性能

10．采用一體化結構的二線制變送器，無活動部件，維護簡易

11．四位半數字顯示，高清背光，便于現場查看

12．本質安全型和隔爆型可用于危險現場

五、技術參數

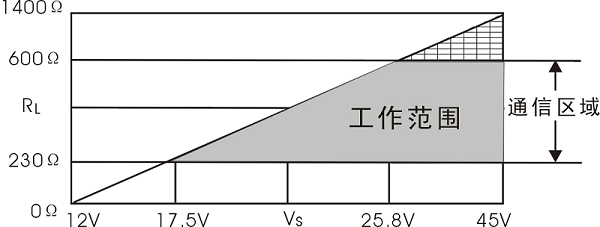

負載特性圖

基本誤差：0.2%F•S. 0.5%F.S
測量范圍：0～100m 、-0.1MPa-0, 0-(10KPa-20MPa)（根據用戶量程來適選）

線性度：優于0.2%F•S
溫度漂移 ＜±0.025%F•S/℃(0-50℃)
長期穩定性：≤0.02%F•S/年
響應時間： ≤10mS
供電電源：24VDC(或12VDC-45VDC任意恒壓電源)

輸出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)

負載電阻：電路板的最大負載電阻RL為：RL=Vs-12V/0.023A,式中RL—最大負載電阻（單位Ω），通訊時RL最大為600Ω；Vs——供電電源電壓（單位V）。

溫度范圍：電子線路：-40～+85℃   、敏感元件（充硅油）：-40～+104℃  、（充惰性油）：-18～+71℃

儲藏溫度：-40～+55℃；

啟動時間：最大阻尼時＜2s

阻   尼：電氣阻尼為0～16s，可按0.1s間隔調整，敏感元件（充硅油）固有時間0.2s。

環境溫度：-20～ +85℃

法蘭尺寸：DN15～DN500不等

電氣接口：M20×1.5、1/2NPT

安裝位置：無限制

外殼防護等級：IP67

法蘭方式：平法蘭式、插入式

法蘭材質：304、 316L

隔離膜片材質：316L 、哈氏合金、鉭

變送器材料：

·螺栓為碳鋼鍍鋅；

·電氣外殼為低銅鋁合金；

·電氣外殼表面涂層為環氧噴塑。

防爆等級： EXdⅡCT6

六、應用行業

1、制糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇等；

2、奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；

3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；

4、煉油：潤滑油、芳香劑、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；

6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；

7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；

7、化工：燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等；

8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水等。

WS3051-LT單法蘭液位變送器附錄：

☆  耐腐蝕性好的材料           ○  尚耐腐蝕的材料              ×  不耐腐蝕的材料

變送器膜片耐腐蝕參考表
